EDA 禁令发布之际，市场瞬间炸开了锅。
而近日，这则禁令又释放出新的信号。
01
EDA三巨头，解除出口禁令
美国时间7月2日，西门子表示收到美国通知，已解除对中国大陆出口芯片设计软件的限制。根据该公司声明，已恢复向中国客户全面提供其软件与技术服务。
同时新思科技（Synopsys）和楷登电子（Cadence）也已收到解除对中国出口限制的通知。
此次禁令解除距离禁令发布刚刚过去两个月。
2025年5月29日，美国商务部工业和安全局（BIS）颁布了一项禁令，要求上述EDA三大巨头全面停止向中国提供芯片设计软件。此次管控的核心目标是严格监管与人工智能相关的芯片开发设计，并进一步加强对所谓实体清单企业的管控。
在全球的EDA市场中，美国厂商占据了垄断地位，根据TrendForce的数据，到2024年，Synopsys、Cadence和Siemens EDA这三家美国公司分别占据全球EDA市场32%、29%和13%的市场份额，三者合计市场份额高达74%。而就国内EDA市场，三巨头在中国EDA市场份额超过80%。
自2018年以来，美国针对 EDA 工具已发起多轮限制行动。
2019年与2020年，美国先后将几家中国头部半导体/科技公司列入实体清单，限制其获得高端EDA软件。
2022年，美国商务部通过修订《出口管理条例》（EAR），新增出口管制分类编号 ECCN 3D006，专门针对可用于设计 GAAFET（环绕栅极晶体管）结构的 EDA 工具实施管控，该工具主要用于 3nm 及以下芯片设计。
在国内 EDA 软件高度依赖进口的情况下，若无法获取相关工具，将直接影响技术研发进程。
02
EDA，有多重要？
至于EDA如何占据如此重要的地位？
笔者将它总结为：技术难度高+垄断与深度绑定。
EDA即电子设计自动化（Electronic Design Automation），也被称为“芯片之母”。其包含一系列从设计到制造的软件工具，涵盖了功能设计、布线、验证等环节，是芯片设计中不可或缺的重要组件。
在前端的设计中，随着芯片设计越来越复杂，流片成本也越来越高昂。据悉，最低端的芯片流片一次都要花费数十万元以上，先进制程的甚至要过亿元，中小型芯片企业难以承受多次流片的成本。因此，芯片设计需要追求成功率，自动化设计工具可以极大避免芯片电路设计和布局错误，降低损失。
因此，在芯片设计中，EDA至关重要。
在芯片制造环节，国际EDA龙头又对芯片设计公司形成垄断。
简单来讲，集成电路产业经过漫长时间的分工与整合，产业链上下游的各个环节，存在着“互相适配”的绑定关系。
上游的指令集架构、EDA工具，再到制造中的光刻机、刻蚀机等，乃至后端的封测设备，每个环节的研发和改进都需要上下游环节的配合协作、相互适配。
举一个简单的例子，在台积电的技术更新中，用户时常可以看到PDK一词。PDK全称Process Design Kit，即工艺设计包，可以理解为代工厂某一节点的用户使用说明，其中包括这一节点的设计规则、仿真模型、技术文件等设计参数。
这也意味着，倘若下游芯片设计公司要设计芯片，就需要台积电等晶圆厂提供开发数据包PDK，PDK包含了对EDA软件的授权验证，EDA软件没有授权验证就无法使用PDK工具包。
并且，并非所有制程节点的PDK都是相同的，比如台积电3nm至今为止已经推出了N3B、N3E、N3P、N3X四个版本，每个版本都对应不同的PDK。
通过这种方式，EDA 龙头企业与芯片设计公司深度绑定，使得这些公司不得不及时更新自己的 EDA 工具。
中国EDA行业起步于20世纪80年代，1986年诞生的国产集成电路计算机辅助设计系统"熊猫系统"标志着行业开端。然而，受制于当时国内半导体产业基础薄弱、研发投入不足等因素，国产EDA发展缓慢，市场长期被国际巨头垄断。
目前国产EDA和国际EDA龙头还存在较大的差距。
03
国产EDA，难在哪？
对于EDA公司来说，EDA集成度越高，便越具备优势，然而全套EDA工具，极为复杂。
EDA工具可被细分为三大类：数字芯片设计全流程EDA、模拟及混合电路设计全流程EDA以及集成电路制造类EDA。
其中，数字电路设计全流程工具可根据设计流程分为前端和后端两大部分，而前后端又有不同的设计工具和验证工具；模拟及混合电路设计工具则专注于电路设计、仿真验证到物理实现；而集成电路制造类EDA工具则用于开发制造工艺平台和晶圆制造。
上述EDA三巨头均可提供设计全流程EDA工具解决方案。

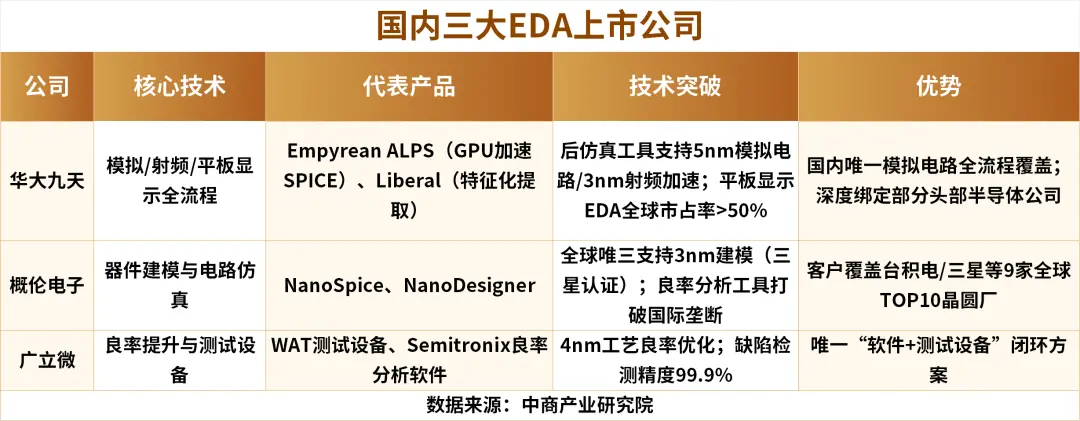

近年来，以华大九天、概伦电子、广立微等为代表的国产EDA企业通过聚焦细分领域和差异化竞争策略，逐步在市场中站稳脚跟。 华大九天重点在数字电路设计，前端以及部分后端具备较完整的数字EDA解决方案；概伦电子的EDA解决方案则是专长于模拟电路设计；广立微专注于EDA验证工具。分别来看，三大厂商暂时都还未具备独立的全流程EDA工具链能力。整体来看，使用多家国产EDA点工具组合，理论上可以覆盖全流程，不过在某些领域能力较为薄弱。EDA工具的其他重要参与者包括芯和半导体、芯华章等。

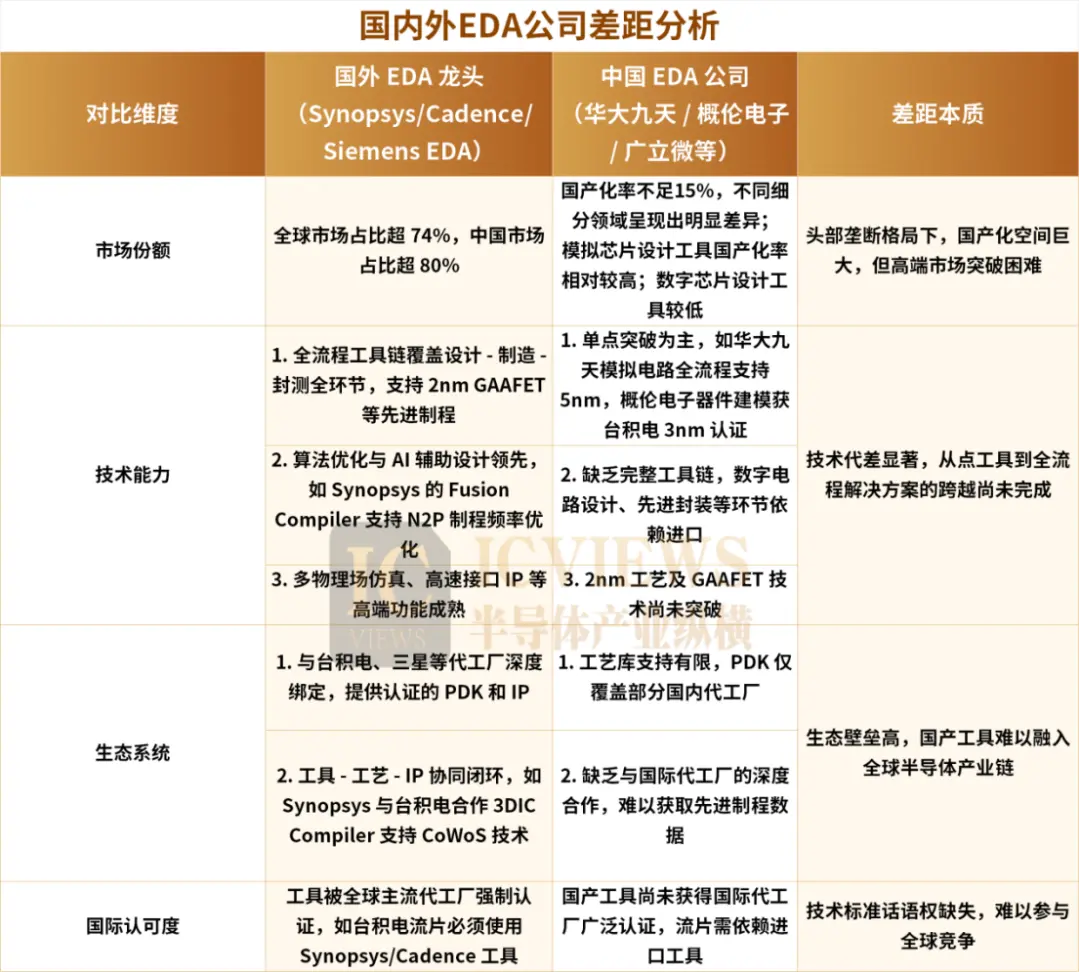

国产EDA企业在先进制程支持、工具链完整性方面与国际巨头存在明显差距，特别是在3nm以下工艺、多物理场仿真等前沿领域几乎空白。生态层面，上文提到，EDA作为高度依赖上下游协同的工具软件，需要与晶圆厂、设计公司构建紧密的PDK(工艺设计套件)适配关系，而国际三大巨头已与台积电、三星等领先晶圆厂建立了数十年合作，形成了极高的生态壁垒。
不过，这种局面正在发生积极变化：一方面，美国对华高端EDA工具出口管制倒逼下游企业加大国产软件验证和导入力度，部分半导体龙头已积极构建本土EDA生态；另一方面，本土企业通过技术创新和战略并购，正逐步向数字设计全流程、高端制程支持等"深水区"进军。
技术上，国内EDA企业除了加强自主研发外，更加快了并购的脚步，如华大九天收购了芯和半导体，补齐了射频设计工具的短板。在生态重构上，除了国家引导的生态协同外，国内厂商积极参与 RISC-V 开源生态，推动国产 EDA 工具接口标准化，降低对美系工具的依赖。
概伦电子也抛出价值数十亿的重磅收购——通过发行股份及现金支付，全资收购锐成芯微（半导体IP市占率15%）及控股纳能微。概伦电子的主要产品为设计类和制造类EDA全流程解决方案，在模拟、存储、射频、平板显示、数字电路领域具备领先优势。收购锐成芯微，概伦电子补全了在模拟、数模混合、存储、射频、接口等领域的IP布局，有望实现技术和客户的协同效应，提升公司在EDA和IP领域的产品开发和客户拓展效率，助力公司成为领先的EDA+IP平台型企业。
那么此次解除出口管制，又会给中国半导体行业带来哪些影响？
04
EDA出口管制解除，影响几何？
从积极方面来看，对于中国半导体产业来说，能够重新获得国际先进的 EDA 技术和产品，有助于企业提升芯片设计能力和效率，加速高端芯片的研发进程，缩小与国际先进水平的差距，推动国内半导体产业的高质量发展。
从消极方面来看，进口EDA技术固然先进，但是倘若断供手段再来一次呢？要知道。暂时的EDA工具管制解除，并不等于技术安全，美国商务部保留政策回调权利，当前解禁的局限性不容忽视。
那么解禁后可能面临的局面可能会是怎样?
从产业短期运行来看，国内半导体企业将快速重启与国际 EDA 巨头的合作，高端芯片设计项目得以恢复推进，部分先进制程研发有望提速。然而，这也可能加剧对进口工具的依赖，当企业习惯使用成熟且高效的国际 EDA 工具后，对国产化方案的探索动力或被削弱。
此前美国突发断供EDA软件后，合见工软、芯华章、九同方等多家国产EDA厂商出手，宣布免费开放试用。倘若国际EDA三巨头重新占据市场主导，可能会挤压国产厂商的生存空间。在这一点上，国产半导体企业需要具备危机意识。
实现EDA软件的国产化才是重中之重。要真正摆脱技术依赖、实现产业安全，加快国产 EDA 设备的自主化进程才是关键所在。
这也意味着，实现EDA工具库的自主化，不仅需要华大九天等行业龙头企业加大研发投入，在算法优化、工具链整合等核心环节持续攻关；也离不开国产半导体企业给予国产工具更多实践机会，通过实际应用场景的反馈促进技术迭代升级。
唯有形成“研发—应用—改进” 的良性循环，才能逐步构建起自主可控的 EDA 产业生态，从根本上增强中国半导体行业的抗风险能力。
